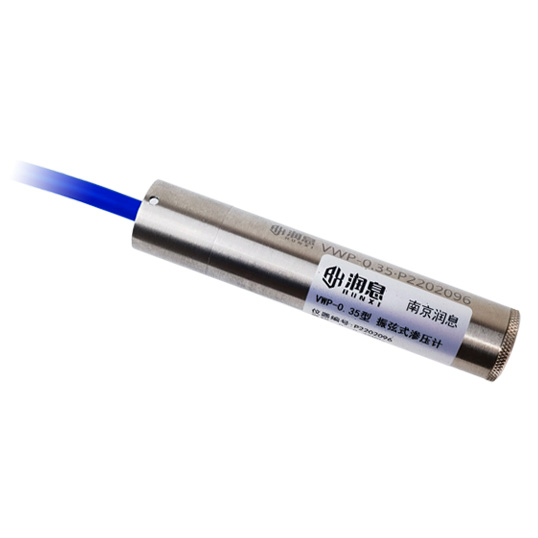

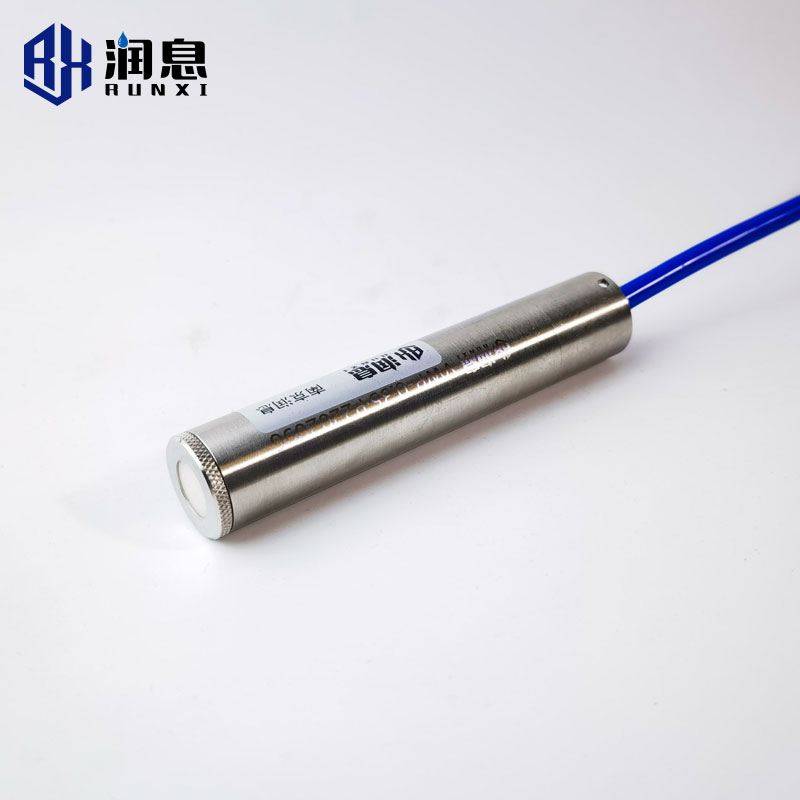

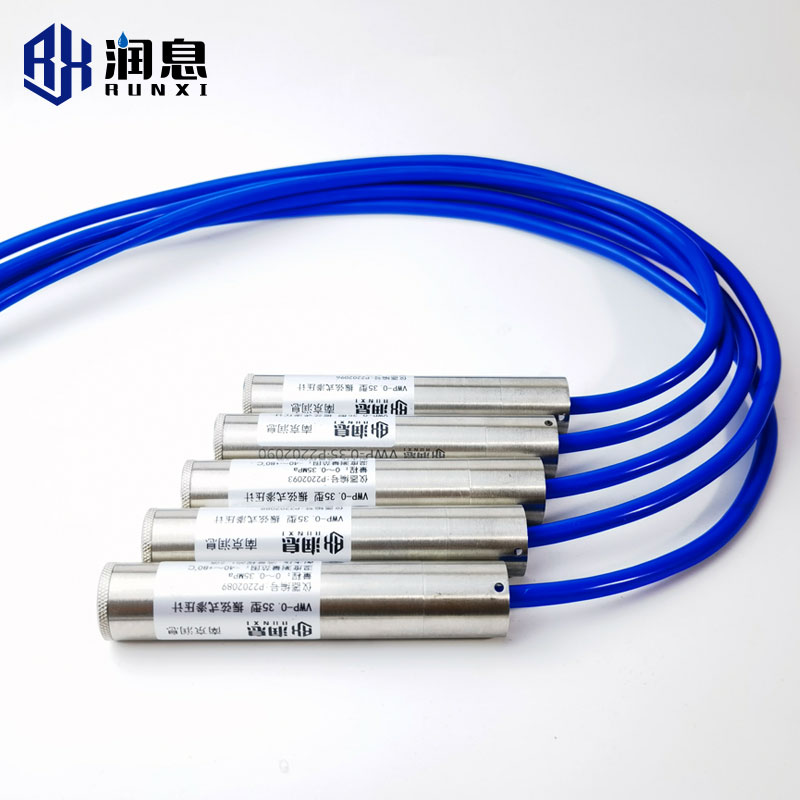

VWP型振弦式滲壓計
滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力及溫度。
滲壓計加裝配套附件可在測壓管道、地基鉆孔中使用，全不銹鋼結構、體積小，可方便布置于狹小部位。
▋簡介
滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力及溫度。
滲壓計加裝配套附件可在測壓管道、地基鉆孔中使用，全不銹鋼結構、體積小，可方便布置于狹小部位。
▋結構與原理

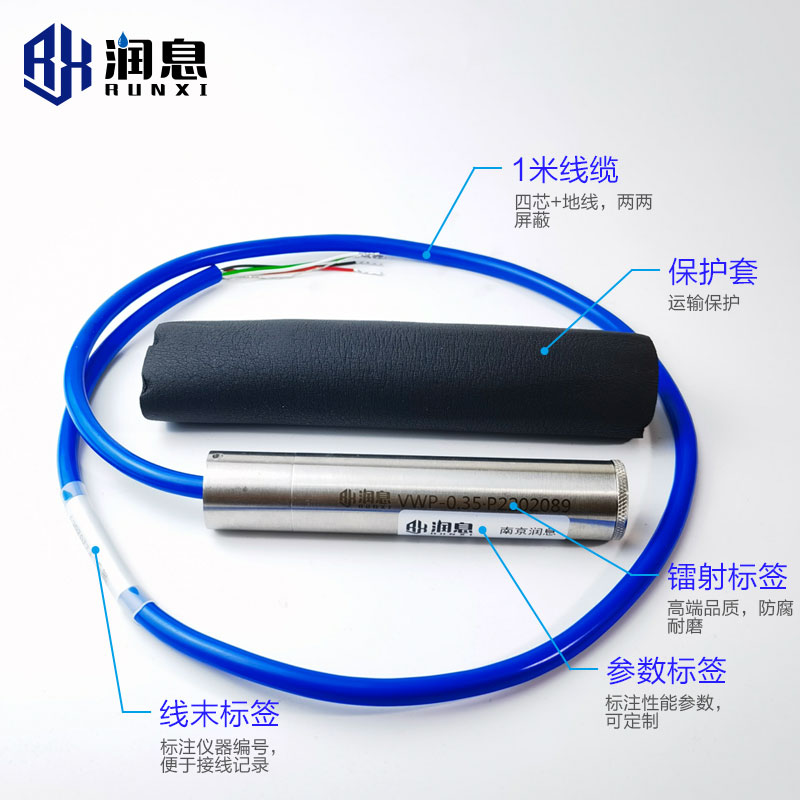

滲壓計由進口鋼弦、激振電磁線圈、感應膜、透水蓋、后端座、護管和電纜組成。當被測水位發生變化時，感應膜上的壓力發生變化發生變形，從而改變鋼弦的松緊度使其振動頻率發生變化，再根據公式計算出壓力或水位。
▋產品特點
● 高性能、信號強度強 ● 高顏值、全不銹鋼外殼，抗壓抗摔抗擰 ● 耐水壓高，防水性能優異 ● 內置溫度計，可以溫度補償提高準確性 ● 內置參數芯片，可讀取編號、計算參數
品細節振弦.jpg)
原理.jpg)
.jpg)
▋規格與參數
| 規格型號 | VWP-0.35 | VWP-0.7 | VWP-1 | VWP-2 | VWP-3.5 |
| 測量范圍 | 0～350KPa | 0～700KPa | 0～1000KPa | 0～2000KPa | 0～3500KPa |
| 靈敏度 | ≤0.025%F·S | ||||
| 測溫范圍 | -40℃～+80℃ | ||||
| 測溫靈敏度 | 0.1℃ | ||||
| 測溫精度 | ±0.3℃ | ||||
| 耐水壓 | 最大量程×1.2 | ||||
| 絕緣電阻 | ≥50MΩ | ||||
| 外殼材質 | 304不銹鋼 | ||||
| 外形尺寸 | Φ24×125mm | ||||
| 電纜類型 | 4芯+屏蔽/長度1m(可定制) | ||||
▋計算公式
▋電纜信號定義
▋測量
人工測讀：VW102型振弦讀數儀 RX106型多功能讀數儀 RX131型手動集線箱
自動數據采集：MCU-32型分布式模塊化自動測量單元 MCU系列自動測量單元 LCU系列低功耗采集儀
