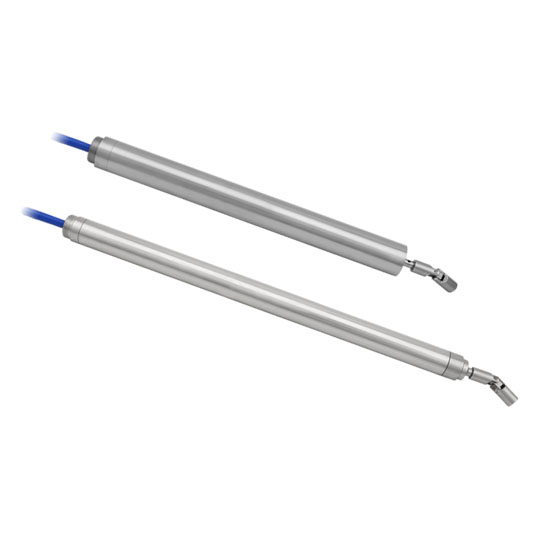

VWD型振弦式位移計
振弦式位移計適用于長期埋設在水工結構物及土壩、土堤、邊坡、隧道等結構物內，測量結構物內部的位移、沉降、應變、滑移、脫空等物理量及溫度。
振弦式位移計加裝配套附件可組成單點位移計、土體位移計、多點位移計、土應變計、脫空計等測量變形的儀器，脫空計是用于測量面板壩的混凝土面板與墊料層之間，及其它混凝土結構物與地基之間因變形造成的脫空。
▋簡介
振弦式位移計適用于長期埋設在水工結構物及土壩、土堤、邊坡、隧道等結構物內，測量結構物內部的位移、沉降、應變、滑移、脫空等物理量及溫度。
振弦式位移計加裝配套附件可組成單點位移計、土體位移計、多點位移計、土應變計、脫空計等測量變形的儀器，脫空計是用于測量面板壩的混凝土面板與墊料層之間，及其它混凝土結構物與地基之間因變形造成的脫空。
▋結構與原理
位移計由進口鋼弦、激振電磁線圈、滑動測桿、后端座、護管和電纜組成。當被測物結構發生位移時，會帶動滑動測桿使位移計內部彈簧或滑塊產生應力變化，從而改變鋼弦的松緊度使其振動頻率發生變化，再根據公式計算出位移量。
▋產品特點
● 高性能、信號強度強 ● 高顏值、全不銹鋼外殼，抗壓抗摔抗擰 ● 耐水壓高，防水性能優異 ● 內置溫度計，可以溫度補償提高準確性 ● 內置參數芯片，可讀取編號、計算參數
品細節振弦.jpg)
原理.jpg)
.jpg)
▋規格與參數
▋計算公式
▋電纜信號定義
▋測量

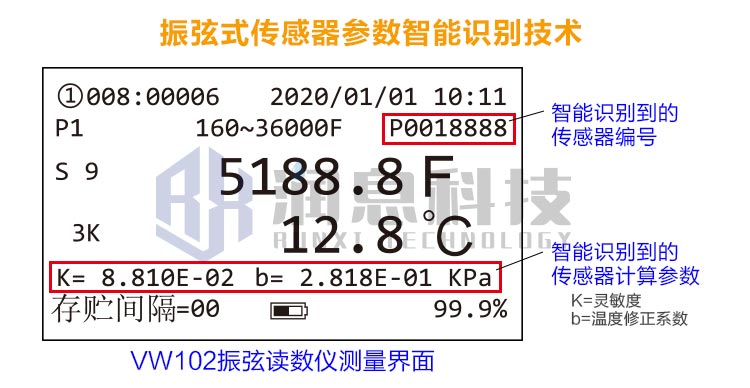

人工測讀：VW102型振弦讀數儀 RX106型多功能讀數儀 RX131型手動集線箱
自動數據采集：MCU-32型分布式模塊化自動測量單元 MCU系列自動測量單元 LCU系列低功耗采集儀
