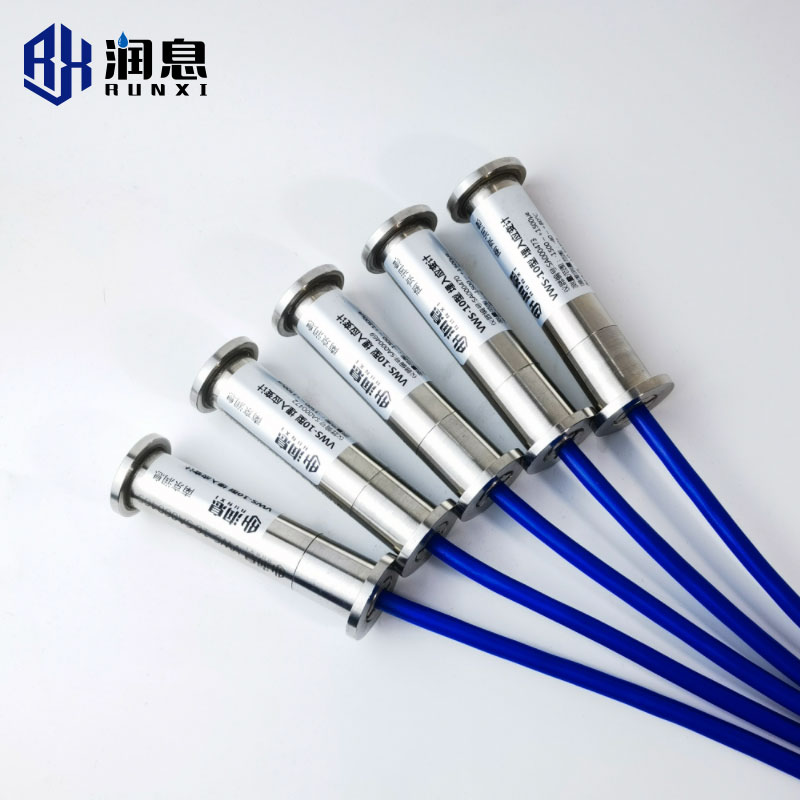

VWS型振弦式埋入應變計
振弦式埋入應變計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的應變量及溫度。
應變計加裝配套附件可組成多向應變計組、無應力計、巖石應變計等測量應變的儀器。多向應變計組用于測量大體積混凝土中各方向的空間應力應變量。大彈模應變計主要用于高倉位混凝土連續澆筑，如地下連續墻、防滲墻、灌注樁等工程場合。無應力計是由應變計和無應力桶組成，測量結構物內部混凝土自身體積變化產生的應變量。
▋簡介
振弦式埋入應變計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的應變量及溫度。
應變計加裝配套附件可組成多向應變計組、無應力計、巖石應變計等測量應變的儀器。多向應變計組用于測量大體積混凝土中各方向的空間應力應變量。大彈模應變計主要用于高倉位混凝土連續澆筑，如地下連續墻、防滲墻、灌注樁等工程場合。無應力計是由應變計和無應力桶組成，測量結構物內部混凝土自身體積變化產生的應變量。
▋結構與原理
應變計由進口鋼弦、激振電磁線圈、前端座、后端座、護管和電纜組成。當被測物結構內部的應力發生變化時，會帶動前端座和后端座產生微小的形變，從而改變鋼弦的松緊度使其振動頻率發生變化，再根據公式計算出應變量或應力。
▋產品特點
● 高性能、信號強度強 ● 高顏值、全不銹鋼外殼，抗壓抗摔抗擰 ● 耐水壓高，防水性能優異 ● 內置溫度計，可以溫度補償提高準確性 ● 內置參數芯片，可讀取編號、計算參數
振弦.jpg)
▋規格與參數
| 規格型號 | VWS-10 | VWS-15 | VWS-10M | VWS-15M |
| 標距L | 100mm | 150mm | 100mm | 150mm |
| 測量范圍 | ±1500με | |||
| 靈敏度 | ≤0.5με | |||
| 測量精度 | 0.5%F·S (端基) / 0.1%F·S(擬合) | |||
| 測溫范圍 | -40℃～+80℃ | |||
| 測溫靈敏度 | 0.1℃ | |||
| 測溫精度 | ±0.3℃ | |||
| 彈性模量 | 300～800MPa | 800～1500MPa | ||
| 耐水壓 | ≥1MPa | ≥2MPa | ||
| 絕緣電阻 | ≥50MΩ | |||
| 外形尺寸 | Φ33×103mm | Φ33×153mm | Φ33×103mm | Φ33×153mm |
| 外殼材質 | 304不銹鋼 | |||

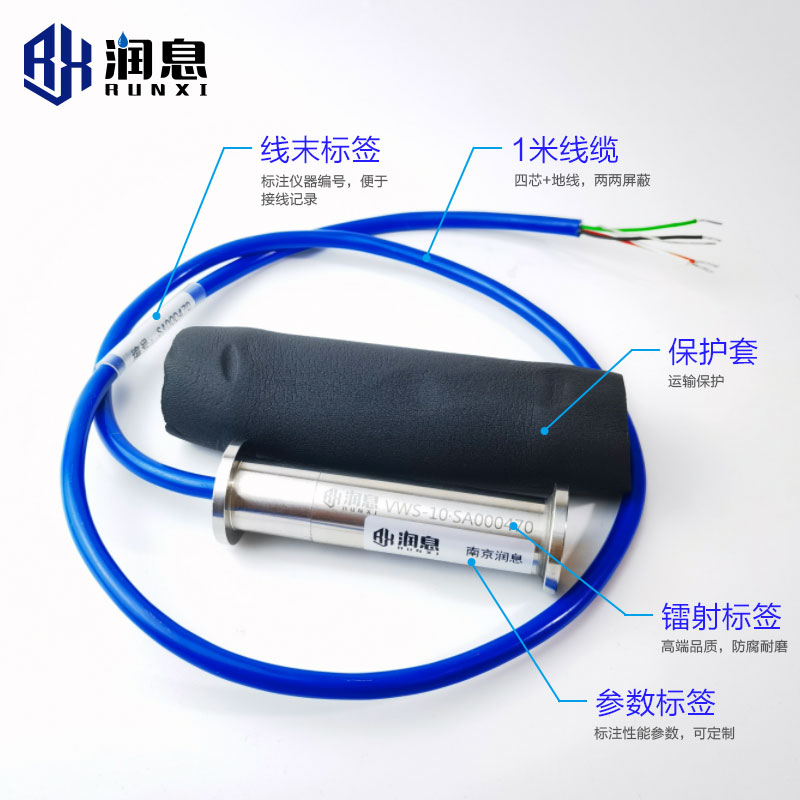

| 電纜類型 | 4芯+屏蔽/長度1m(可定制) | |||

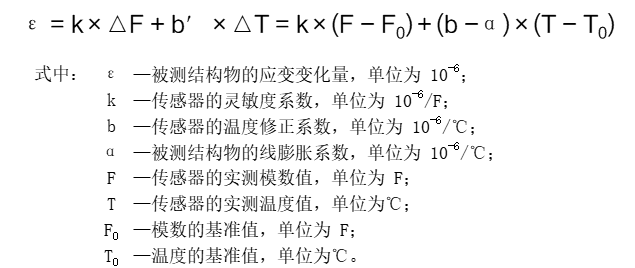

▋計算公式
▋電纜信號定義
▋測量
